د روبوټ پیژندنه او ځانګړتیاوې
CRP-RA09A-07(T3) په عمده توګه د PCB بورډ صنعت تولید او غوښتنلیک لپاره دودیز شوی. دا د PCB بورډ صنعت د بارولو او پورته کولو پروسې کې پلي کیږي. د PCB صنعت سره سمون لپاره، CRP روبوټ د سپک وزن سره. ساده غوښتنلیک، لوړ سرعت او ټیټ لګښت د روبوټونو لپاره د پیرودونکو اړتیاوو پوره کولو لپاره پیل شوی.
د فعالیت ځانګړتیاوې
- Axis 2 په اغیزمنه توګه دقت ښه کولو لپاره مستقیم وصل شوی جوړښت غوره کوي:
- موټور او کمونکی د لا مستحکم کیدو لپاره سپلاین اتصال غوره کوي
- دودیز جوړښت غوره کړئ ترڅو په مؤثره توګه د مداخلې مخه ونیسئ او په تنګ ځای کې د غوښتنلیک اړتیا پوره کړئ؛
- کمپیکٹ جوړښت او کوچنی حجم
- لږ وزن او چټک سرعت
د روبوټ بدن تخنیکي پیرامیټونه
|
ماډل |
CRP-RA09A-07(T3) |
|
|
د بازو بڼه |
عمودی څو نښلونه |
|
|
د ازادۍ درجه |
6 محور |
|
|
اعظمي تادیه |
۷ کیلو ګرامه |
|
|
اعظمي سفر |
محور ۱ |
/ |
|
محور 2 |
-135 درجې ~ 100 درجې |
|
|
محور ۳ |
-62 درجې ~ 180 درجې |
|
|
محور ۴ |
/ |
|
|
محور 5 |
-125 درجې ~ 125 درجې |
|
|
محور ۶ |
/ |
|
|
اعظمي سرعت |
محور1 |
/ |
|
محور 2 |
297.5 درجې / S |
|
|
محور ۳ |
426.5 درجې / S |
|
|
محور ۴ |
/ |
|
|
محور 5 |
450 درجې / S |
|
|
محور ۶ |
/ |
|
|
د منلو وړ تورک |
محور ۴ |
/ |
|
محور 5 |
6.2N.m |
|
|
محور ۶ |
/ |
|
|
د غیرت اجازه وړ شیبه |
محور ۴ |
/ |
|
محور 5 |
0.38 کیلو ګرامه |
|
|
محور ۶ |
/ |
|
|
تکرار شوي موقعیت دقت |
±0.03mm |
|
|
تر ټولو اعظمي واټن |
876mm |
|
|
د روبوټ بدن وزن |
۳۷ کیلو ګرامه |
|
|
د نصب کولو حالت |
پورته ښکته پورته کول |
|
|
د شور کچه |
75dB(A) |
|
|
د بدن انٹرفیس |
ساتل شوی IO |
19 پین |
|
ساتل شوي ګاز |
2*φ6mm |
|
|
د نصبولو چاپیریال |
محیطي حرارت |
0 ~ 45 درجې |
|
نسبي رطوبت |
20% ~ 80% RH |
|
|
وایبریشن |
د 0.5G لاندې |
|
|
نور |
د روبوټ نصب کول باید له دې څخه لیرې وي: د سوځیدونکي یا ککړونکي مایعاتو یا ګازونو ، د مداخلې بریښنایی سرچینې |
|
|
د IP کچه |
د بدن IP54، مړوند IP67 |
|
|
د ګټې ځانګړتیاوې |
د تړون جوړښت، لوړ سرعت، لوړ دقت، لوړ پراخوالی او اسانه عملیات |
|
| غوښتنلیک | د RCB ټرانسپورټ ځانګړی ماشین | |
|
د بریښنایی کابینې ترتیب |
G11 |
|
د نصب کولو انٹرفیس ډیاګرام

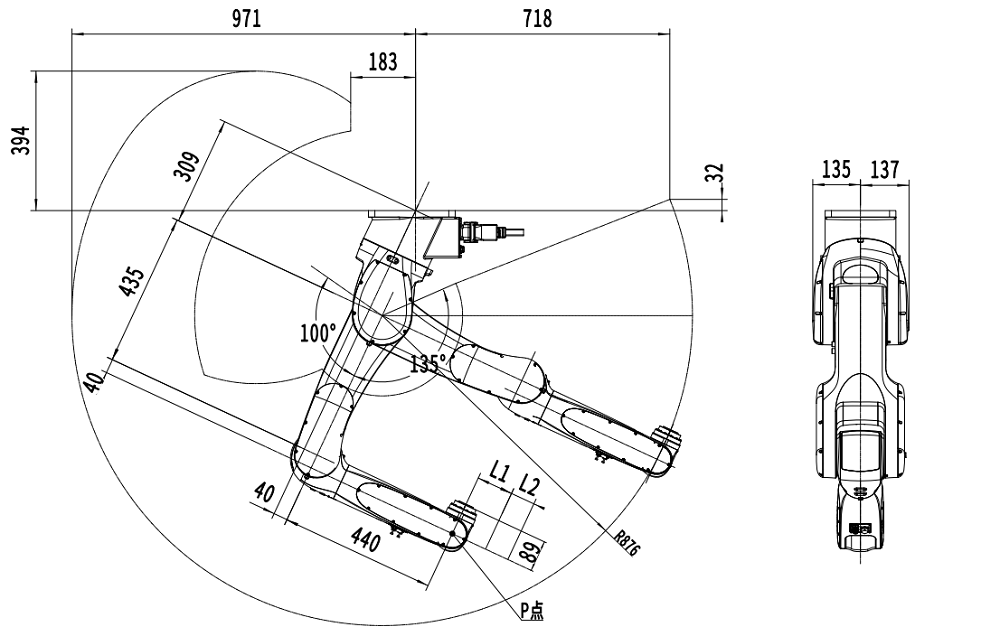

د حرکت رینج ډیاګرام
FAQ
پوښتنه: د Crp Small 3- Axis Handling Robot (CRP-RA09A-07 (T3)) اصلي غوښتنلیکونه کوم دي؟
A: CRP-RA09A-07 (T3) په اصل کې د PCB صنعت کې د تولید غوښتنلیکونو لپاره ډیزاین شوی، په ځانګړې توګه د موادو بارولو او پورته کولو لپاره. دا د مؤثره او دقیق موادو اداره کولو لپاره د صنعت غوښتنه پوره کوي ، دا د PCB جوړونکو لپاره غوره انتخاب جوړوي چې د دوی د اتومات وړتیاو لوړولو په لټه کې دي.
پوښتنه: دا روبوټ څنګه د لوړ{0}} دقیق عملیات تضمینوي؟
A: د روبوټ دوهم محور د مستقیم{0}} نښلولو جوړښت کاروي، کوم چې په اغیزمنه توګه د لیږد غلطی کموي او د عملیاتي دقت د پام وړ ښه کوي. سربیره پردې ، موټرو او کمونکی د ډیر مستحکم بریښنا لیږد لپاره د سپلاین اتصال کاروي ، د سمبالولو پرمهال د روبوټ دقت نور هم ډاډمن کوي.
پوښتنه: CRP-RA09A-07 (T3) په محدودو ځایونو کې څنګه فعالیت کوي؟
A: CRP-RA09A-07 (T3) یو دودیز جوړښت لري چې په اغیزمنه توګه د شاوخوا تجهیزاتو د مداخلې مخنیوی کوي. د دې کمپیکٹ اندازه حتی په محدودو ځایونو کې د انعطاف وړ عملیاتو لپاره اجازه ورکوي ، په بشپړ ډول د PCB صنعت د ځای محدود تولید چاپیریال پوره کوي.
پوښتنه: د نورو ورته محصولاتو په پرتله د دې روبوټ لګښت ګټې څه دي؟
A: CRP-RA09A-07 (T3) یو لږ وزن لرونکی، ټیټ- لګښت روبوټ دی. دا د غوښتنلیک پروسه ساده کوي او غیر ضروري پیچلي دندې او جوړښتونه له مینځه وړي. پداسې حال کې چې د لوړ سرعت او لوړ دقیق عملیات ډاډمن کول، دا په اغیزمنه توګه د محصول لګښتونه کموي او پیرودونکو ته د پیسو لپاره غوره ارزښت وړاندې کوي.
پوښتنه: د روبوټ "رڼا وزن او لوړ سرعت" ځانګړتیاوې څنګه حقیقي تولید ته ګټه رسوي؟
ځواب: لږ وزن لرونکی ډیزاین CRP -RA09A-07 (T3) ډیر انعطاف منونکی کوي، د چټک سرعت او کمښت اجازه ورکوي، د چټک سمبالولو توان ورکوي. د دې لوړ سرعت د پام وړ د PCBs بارولو او پورته کولو لپاره اړین وخت کموي، د هر یونټ وخت د موادو تولید زیاتوي او د PCB صنعت کې د تولید موثریت د پام وړ ښه کوي.
